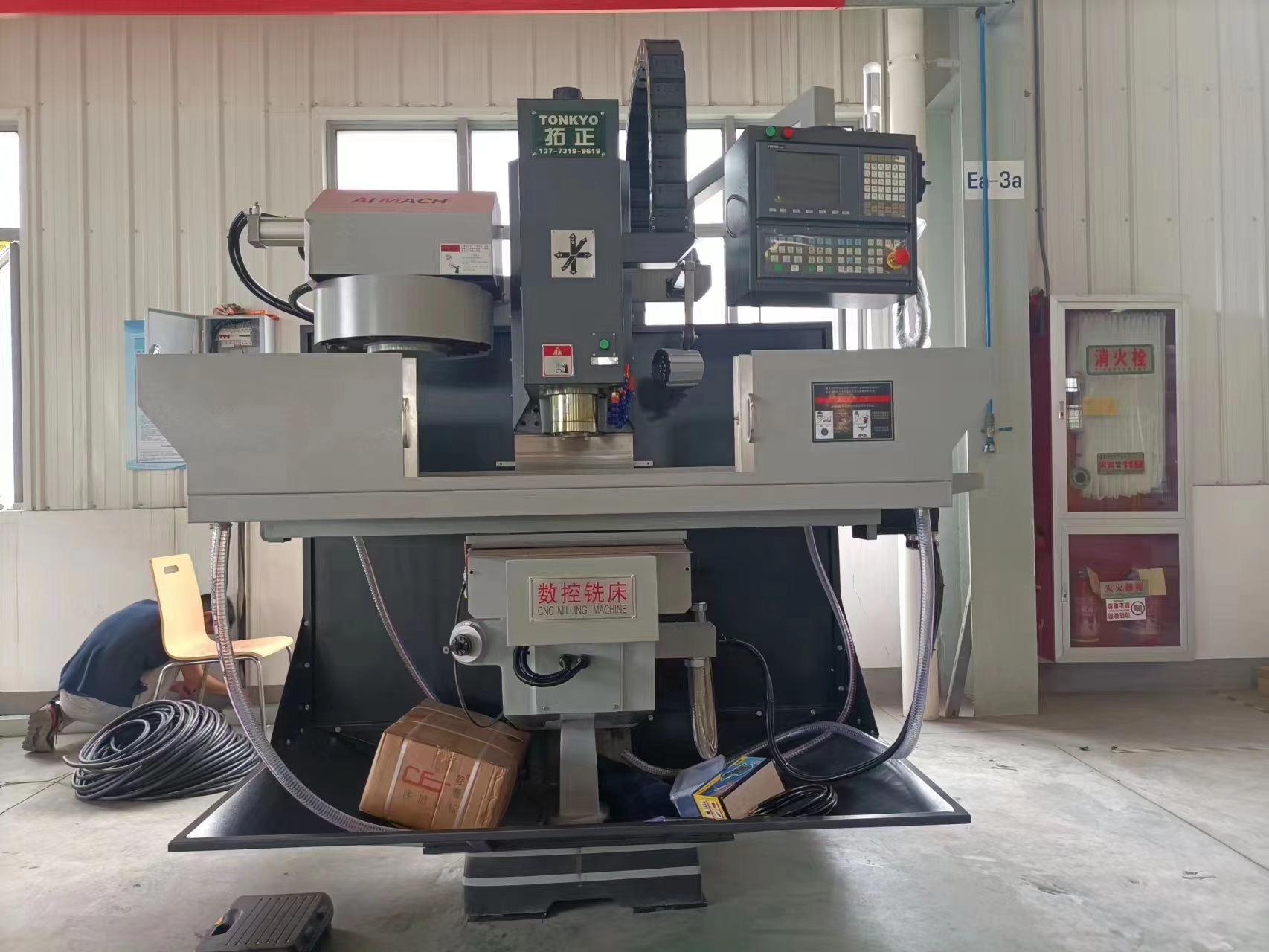

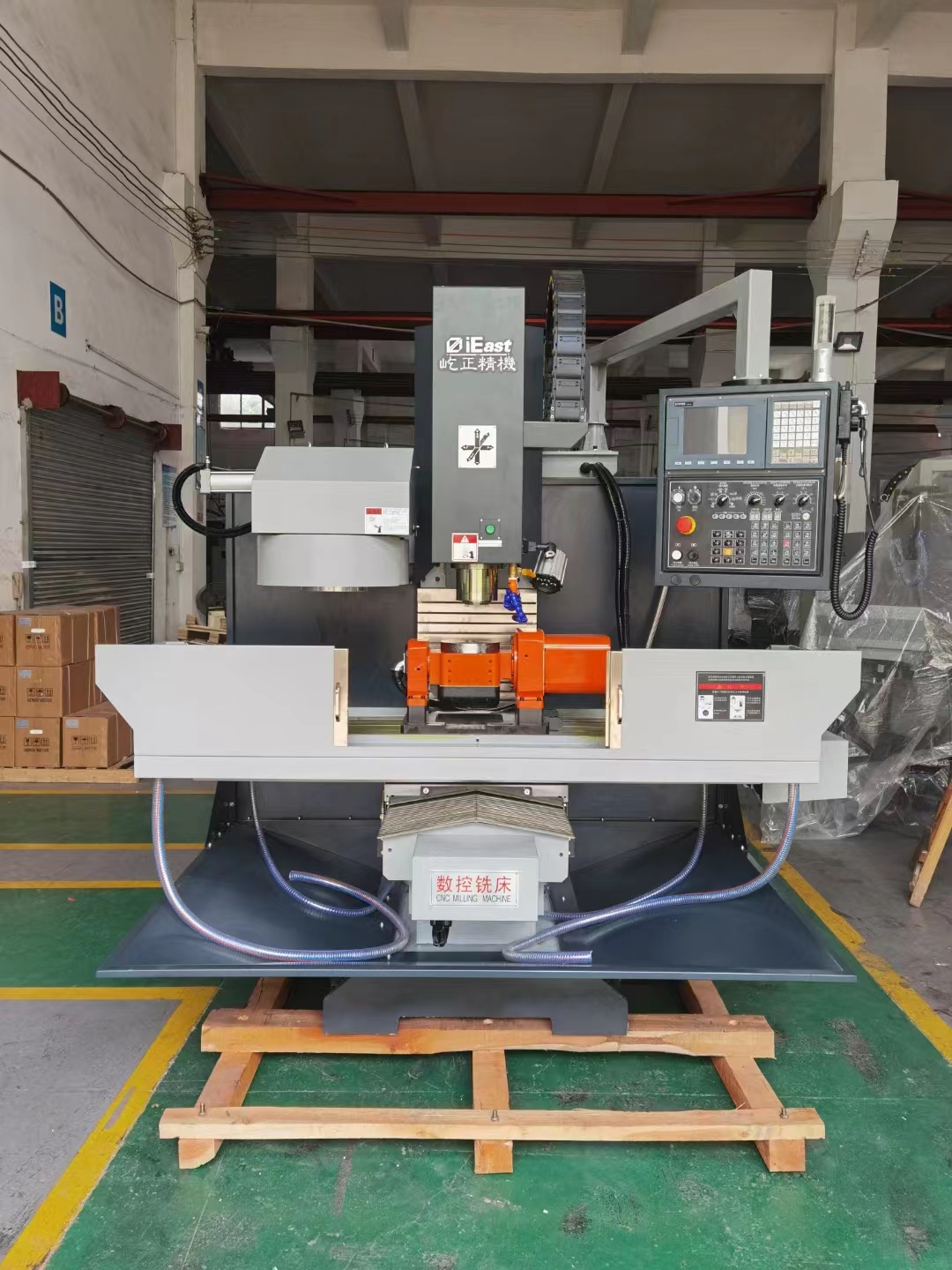

拓正數控銑床MX40C
技術參數與主要配置
一、機床主要配置：
1、 產品名稱：數控銑床
2、 型號規格：MX40c
3、 訂購數量：以銷售合同為準
4、 系統配置:廣州數控980
5、 主軸配置：最高8000轉/分鐘
6、 刀庫配置：12T斗笠式刀庫
▲保固期限一年，如機器非因人爲操作不當或不可抗力之損害，本公司免費更換配件及維修。
二、機床技術參數
技術參數 | 單位 | 參數 |
X軸行程（工作臺左右移動） | mm | 900 |
Y軸行程（工作臺前后移動） | mm | 340 |
Z軸行程1（伺服驅動） | mm | 400 |
Z軸行程2（手動-升降臺） | mm | 100 |
主軸鼻端至工作臺面距離 | mm | 120～500 |
工作臺尺寸 | mm | 1470*320 |
工作臺最大載重 | kg | 300 |
T 型槽尺寸（槽寬×槽數） | mm | 16×3 |
主軸最大轉速 | rpm | 6000 |
主軸錐度 | BT | BT40 |
快速進給速度(X/Y/Z) | m/min | 10/10/10 |
主電機功率 | Kw | 3.7 |
機床尺寸 | mm | 1900×1650×2650 |
機床重量 | kg | 1600 |
定位精度 | mm | ±0.005/300 |
數控系統 | 廣州數控980MDI |
三、MX40C主要外購件清單
序號 | 品名 | 產地 | 制造商 | 規程型號 |
1 | 主軸 | 臺灣 | 健椿/德速 | 直徑 120mm.8000rpm |
2 | X 軸滾珠絲桿 | 廣東 | 廣恒 | 螺距 10mm |
3 | Y 軸滾珠絲桿 | 廣東 | 廣恒 | 螺距 10mm |
4 | Z 軸滾珠絲桿 | 廣東 | 廣恒 | 螺距 10mm |
5 | X 線軌 | 廣東 | 凱特 | 35mm |
6 | Y 線軌 | 廣東 | 凱特 | 35mm |
7 | Z 線軌 | 廣東 | 凱特 | 30mm |
8 | 機身鑄件 | 臺資 | 臺正 | FC-250 |
9 | 自動潤滑系統 | 臺資 | 寶騰、浙江勝祥 | YET-C2P2-3L/DT-500 |
10 | 三軸護罩 | 國產 | ||
11 | 打刀缸 | 臺資 | 豪澄、協清、中日 | 6000kg |
12 | 刀庫 | 臺資 | 德速 | 斗笠式 BT40-12T |
13 | 控制器 | 廣東 | 廣州數控 | 980mdi |
14 | X/Y 伺服電機 | 廣東 | 廣數 | |
15 | Z 伺服電機 | 廣數 | 廣數 | |
16 | 主軸電機 | 國產 | 廣數 | 3.7KW |
17 | 第四軸 | 臺灣 | 金潭佳 | （選配） |
備注：根據供貨情況自行調整品牌，但不低于原品牌的質量等級標準。
